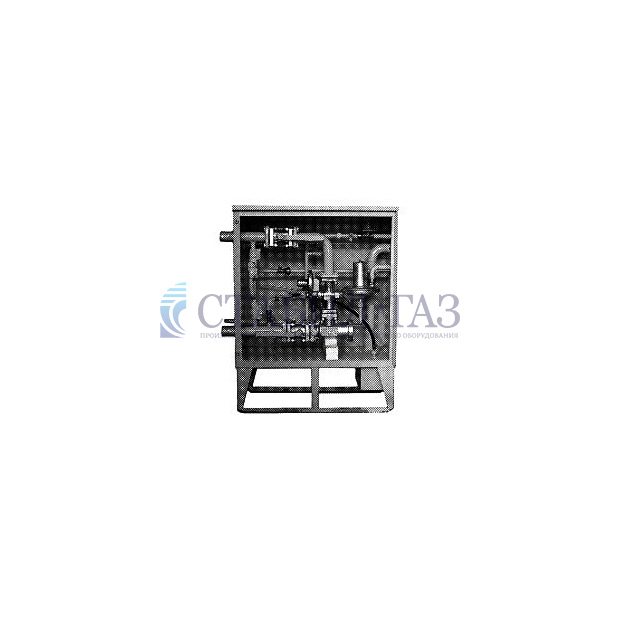

Газорегуляторные установки на раме ГРУ-300

Рамный узел регулирования давления ГРУ-300 спроектирован на базе регулятора РДУ-32 в составе рабочей линии редуцирования. Для снабжения газом потребителя на время обслуживания или ремонта рабочей линии, в конструкции узла предусмотрен байпас.Установка имеет три максимальных значения входного давления, которые зависят от диаметра седла регулятора. Максимальная величина давления на входе составляет 1,2 МПа.Три варианта седла определяют предел пропускной способности (130, 250 или 100 м³ в час), а диапазон регулирования давления на выходе составляют величину от 1 до 5 кПа.

Состав и основные функции

Техническая схема установки ГРУ-300 состоит из нескольких механических узлов и агрегатов, работа которых реализует все параметры узла и функции его безопасности:

фильтр грязевик на входе рабочей линии редуцирования удаляет механические примеси из поступающего газа и увеличивает точность процесса регулирования давления;
за функцию редуцирования отвечает газовый регулятор РДУ-32, а для автоматического поддержания давления на установленной величине отвечают импульсные газопроводы обратной связи;
шаровые краны повышают безопасность обслуживания узла и переключают режимы работы основной и обводной линий;
клапаны безопасности закрывают подачу газа или сбрасывают его в атмосферу при скачках давления или расхода газа на входе или выходе узла.

Рамная конструкция не предусматривает встроенного обогревателя, так как газорегуляторный узел устанавливается внутри помещений.

Как купить ГРУ-300

Перед тем как заказать рамную установку регулирования давления ГРУ-300, необходимо скачать в соответствующем разделе технический лист опроса и отправить заполненный документ по электронному адресу in@stabilgaz.ru

Наименование	ГРУ-300
Регулируемая среда	Природный газ по ГОСТ 5542-87
Регулятор давления газа	РДУ-32
Максимальное входное давление, МПа	1,2
Диапазон настройки выходного давления, кПа	1,2 — 3
Пропускная способность, м³ /ч, при входном давлении, Мпа:	РДУ-32
При Рвх: 0,05 МПа	23
При Рвх: 0,1 МПа	35
При Рвх: 0,2 МПа	65
При Рвх: 0,3 МПа	77
При Рвх: 0,4 МПа	97
При Рвх: 0,5 МПа	129
При Рвх: 0,6 МПа	155
При Рвх: 0,7 МПа	174
При Рвх: 0,8 МПа	206
При Рвх: 0,9 МПа	232
При Рвх: 1,0 МПа	258
При Рвх: 1,1 МПа	-
При Рвх: 1,2 МПа	300
Неравноммерность регулирования, %	±10
Диапазон настройки давления, срабатывания отключающего устройства, кПа:
При повышении входного давления, кПа:	1,65 — 3,7
При понижении входного давления, МПа:	0,01 — 0,015
Клапан предохранительный сбросной	встроенный
Давление начала срабатывания сбросного клапана, кПа	3,5
Температура окружающего воздуха, °С	-40…+60
Система обогрева	ГАЗОВОЕ «ДА» / «НЕТ»
Расход для системы обогрева, м³ /ч	0,05±15%
Присоединительные размеры:входного патрубка, ммвыходного патрубка, ммимпульса, мм	Ду 32 Ду 50 Ду 15
Соединение: входного патрубка, выходного патрубка, импульса	Сварное, по ГОСТ 16037-80
Межремонтный интервал (ТР, ТО)	3
Средний срок службы, лет	15
Назначенный срок службы, лет	40
Масса, кг	75

Газорегуляторный пункт состоит из шкафа 1, в котором смонтированы основная линия редуцирования 2 и байпасная ветка 3. Основная линия редуцирования 2 состоит из крана входного 8, фильтра газового 4, регулятора давления газа 5 и выходного крана 9. При ремонте технологического оборудования подача газа к потребителю осуществляется через обводную линию (байпас), которая состоит из двух кранов: запорного — 18, регулирующего — 19 и манометра 20. Для сброса порции газа при ремонте технологического оборудования предусмотрены сбросные трубопроводы с кранами 14, 23. Фильтр газовый 4 предназначен для очистки газа от механических примесей. Степень загрязнения фильтра определяется по перепаду давления до и после фильтра. Перепад давления должен измеряться эксплуатирующей организацией дифманометром, подсоединяемым к кранам 6, установленным на катушках до и после фильтра.

Газорегуляторные пункты шкафные ГРПН-300 с одной линией редуцирования и байпасом

Схема пневматическая функциональная: 1-шкаф; 2-основная линия редуцирования; 3-обводная линия (байпас); 4-фильтр газовый; 5-регулятор РДУ-32; 7-клапан предохранительно-сбросной КПС-20Н; 8-12, 14, 16-19, 23, 24, 27, 28 - краны шаровые; 21-22 - устройства запорно-сбросные; 20-манометр; 29-мановакууметр; 15-штуцер с заглушкой; 25-регулятор РДСГ-1-1,2; 26-обогреватель

Габаритный чертеж ГРУ-300
