Установка газорегуляторная шкафная ГРПШ-16-2Н(В)-У1

Установка газорегуляторная шкафная ГРПШ-16-2Н(В)-У1

Узнать стоимость

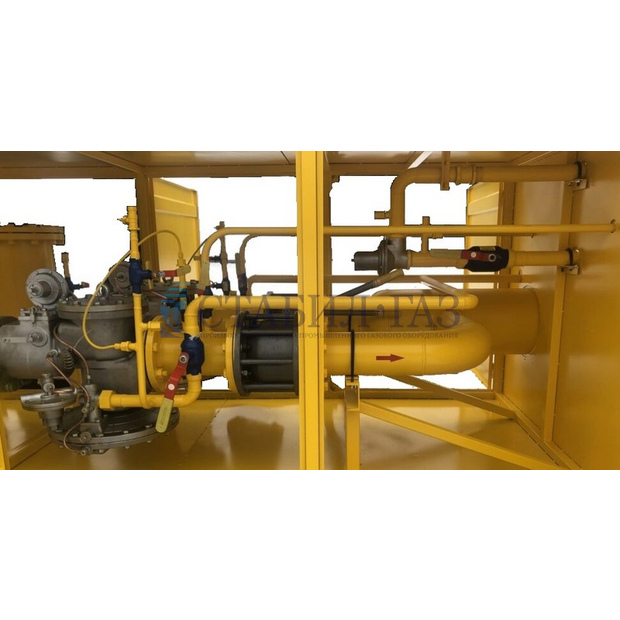

Шкаф с газорегуляторным оборудованием ГРПШ-16-2Н(В)-У1 представляет собой два конструкторских решения на базе двух регуляторов давления РДГ-150Н и РДГ-150В, которые обеспечивают выходные диапазоны давлений от 1 до 60 кПа или от 60 до 600 кПа.Шкаф включает в свой состав две независимых линии снижения давления, одна из которых постоянно работает, а другая находится в резерве. Обе линии рассчитаны на рабочее давление газа на входе до 1,2 МПа и обладают пропускной способностью до 27 000 м³ в час.

Состав и основные функции

Технологическая схема работы газорегуляторной установки ГРПШ-16-2Н(В)-У1 основана на комбинации нескольких газотехнических узлов, которые выполняют следующие функции:

  • сетчатые фильтры со сменными кассетами на входе линии редуцирования очищают поступающий газ и служат для повышения точности работы регуляторов давления;
  • редукторы РДГ-150Н и РДГ-150В отвечают за снижение высокого входного давления до нужной заказчику величины и его автоматическую стабилизацию с погрешностью ± 10 %;
  • комплект шаровых кранов служит для переключения линий редуцирования и создание комфортных условий ремонта и обслуживания узла регулирования;
  • арматура безопасности исключает повреждение газовой станции во время скачков давления газа или резких перепадов его расхода на выходе.

Узел автономного отопления устанавливается по отдельному техническому заданию и работает от собственного регулятора давления.

Как купить ГРПШ-16-2Н(В)-У1

Заказать или купить один из вариантов шкафного пункта регулирования ГРПШ-16-2Н(В)-У1 можно в выпадающем окне запроса стоимости установки или, направив письменную заявку по электронному адресу in@stabilgaz.ru.

Наименование ГРПШ-16-2Н-У1 ГРПШ-16-2В-У1
Регулируемая среда Природный газ по ГОСТ 5542-87
Регулятор давления газа

РДГ-150Н

РДГ-150В

Максимальное входное давление, МПа 1,2
Диапазон настройки выходного давления, кПа 1 — 60 60 — 600
Пропускная способность,              м³ /ч, при входном давлении, Мпа:  РДГ-150Н (В)
При Рвх: 0,05 МПа 2750 -
При Рвх: 0,1 МПа 4950 4950
При Рвх: 0,2 МПа 7400 7400
При Рвх: 0,3 МПа 9850 9850
При Рвх: 0,4 МПа 12800 12800
При Рвх: 0,5 МПа 14800 14800
При Рвх: 0,6 МПа 17250 17250
При Рвх: 0,7 МПа 19700 19700
При Рвх: 0,8 МПа 22150 22150
При Рвх: 0,9 МПа 24600 24600
При Рвх: 1,0 МПа 27050 27050
При Рвх: 1,1 МПа 29500 29500
При Рвх: 1,2 МПа 32000 32000
Неравноммерность регулирования, % ±10
Диапазон настройки давления, срабатывания отключающего устройства, кПа:
При повышении входного давления, МПа: 0,0003 — 0,003 0,01 — 0,03
При понижении входного давления, МПа: 0,003 — 0,07 0,07 — 0,7
Предохранительный сбросной клапан  ПСК-50Н/С/В
Давление начала срабатывания сбросного клапана, кПа 2-20/20-300/125-1000
Температура окружающего воздуха, °С -40…+60
Система обогрева  ГАЗОВОЕ«ДА» / «НЕТ»
Расход для системы обогрева,              м³ /ч 0,05±15%
Присоединительные размеры:
входного патрубка, мм
выходного патрубка, мм
импульса, мм
Ду 150 Ду 150 Ду 32
Соединение: входного патрубка, выходного патрубка, импульса    Сварное, по ГОСТ 16037-80
Межремонтный интервал(ТР, ТО) 3
Средний срок службы, лет 15
Назначенный срок службы, лет  40
Масса, кг 650
